히팅케이블
세계최초 無전자파 Floor Heating System!

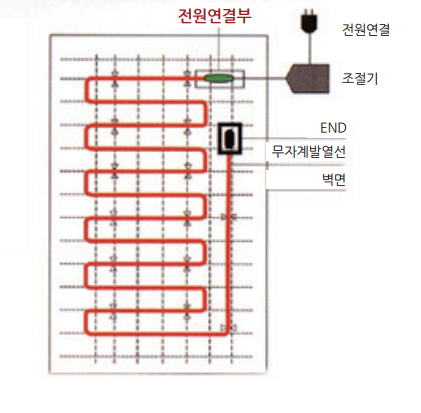

메산 전자파없는세상 무자계ZONE 웰빙온돌케이블| 구조와 명칭 | 시공평면도 |
|---|---|
|
 |
- 시공방법
-
- 1. 바닥에 단열재(필름용 PET 단열재, 은박토이론 등) 시공
- 2. 케이블 배치 전 단선 여부를 확인한다. (저항측정)
- 3. 고정 걸쇠 또는 OPP Tape를 사용하여, 케이블을 일정 간격으로 배치한다. (전원 연결부는 노출)
- 4. 배치된 케이블을 OPP Tape(포장테이프)를 이용하여 서로 붙지 않도록 테이핑한다.
- 5. 그늘차양막(바둑판 모양)을 팽팽히 당겨서 고정한다.
- 6. 저항측정기로 단선 여부 검사 또는 전원 연결하여 시험 가동한다.
- 7. 레미콘 타설 및 미장 두께는 2cm로 한다.(작업시 케이블 손상여부 주의 및 감독철저)
- 8. 자연건조를 통하여 충분한 시간 동안 양생
- 9. 케이블이 손상되거나 절단하여 사용하면 안 됨
- 10. 용량에 맞는 조절기를 연결 사용한다.
- 제품규격 5.5Φ 국내용 Red color
-
모델명 길이 소비전력 권장면적 모델명 길이 소비전력 권장면적 MC-0.5 12.5m 300W/H 0.5평(1.6㎡) MC-3.0 75m 1,800W/H 3평(9.9㎡) MC-1.0 25m 600W/H 1.0평(3.3㎡) MC-3.5 87.5m 2,100W/H 3.5평(11.6㎡) MC-1.5 37.5m 900W/H 1.5평(5.0㎡) MC-4.0 100m 2,400W/H 4평(13.2㎡) MC-2.0 50m 1,200W/H 2.0평(6.6㎡) MC-4.5 112.5m 2,700W/H 4.5평(14.8㎡) MC-2.5 62.5m 1,500W/H 2.5평(8.3㎡)
- 제품규격 6.0Φ 수출용 Orange color
-
모델명 길이 소비전력 권장면적 모델명 길이 소비전력 권장면적 MOR15 15m 300W/H 0.5평(1.6㎡) MOR75 75m 1,500W/H 2.5평(8.3㎡) MOR30 30m 600W/H 1.0평(3.3㎡) MOR90 90m 1,800W/H 3평(9.9㎡) MOR45 45m 900W/H 1.5평(5.0㎡) MOR105 105m 2,100W/H 3.5평(11.6㎡) MOR60 60m 1,200W/H 2.0평(6.6㎡) MOR120 120m 2,400W/H 4평(13.2㎡)
